Auf unserem Blog geben wir euch Tipps zu unseren Produkten - heute:

Eine oder mehrere Lampen an einen Stromanschluss mittels Affenschaukel anschließen

Ist euer Stromanschluss an der Decke genau dort, wo eure Lampe gerade nicht hängen soll? Oder habt ihr über dem Tisch nur einen Anschluss, wollt aber zwei oder mehrere Lampen aufhängen? Genau für diese kleinen Problemchen bei der Installation von Lampen haben wir unterschiedliche Lösungsvorschläge, die wir euch gerne vorstellen möchten.

Für eure Gedanken und Pläne ist es zunächst wichtig, ob ihr eine, zwei oder mehrere alte Fabriklampen für euer Konzept benötigt und ihr solltet wissen, wo im Raum sich euer Decken-Stromanschluss befindet.

Folgende Anschluss-Szenarien werden in diesem Artikel erklärt:

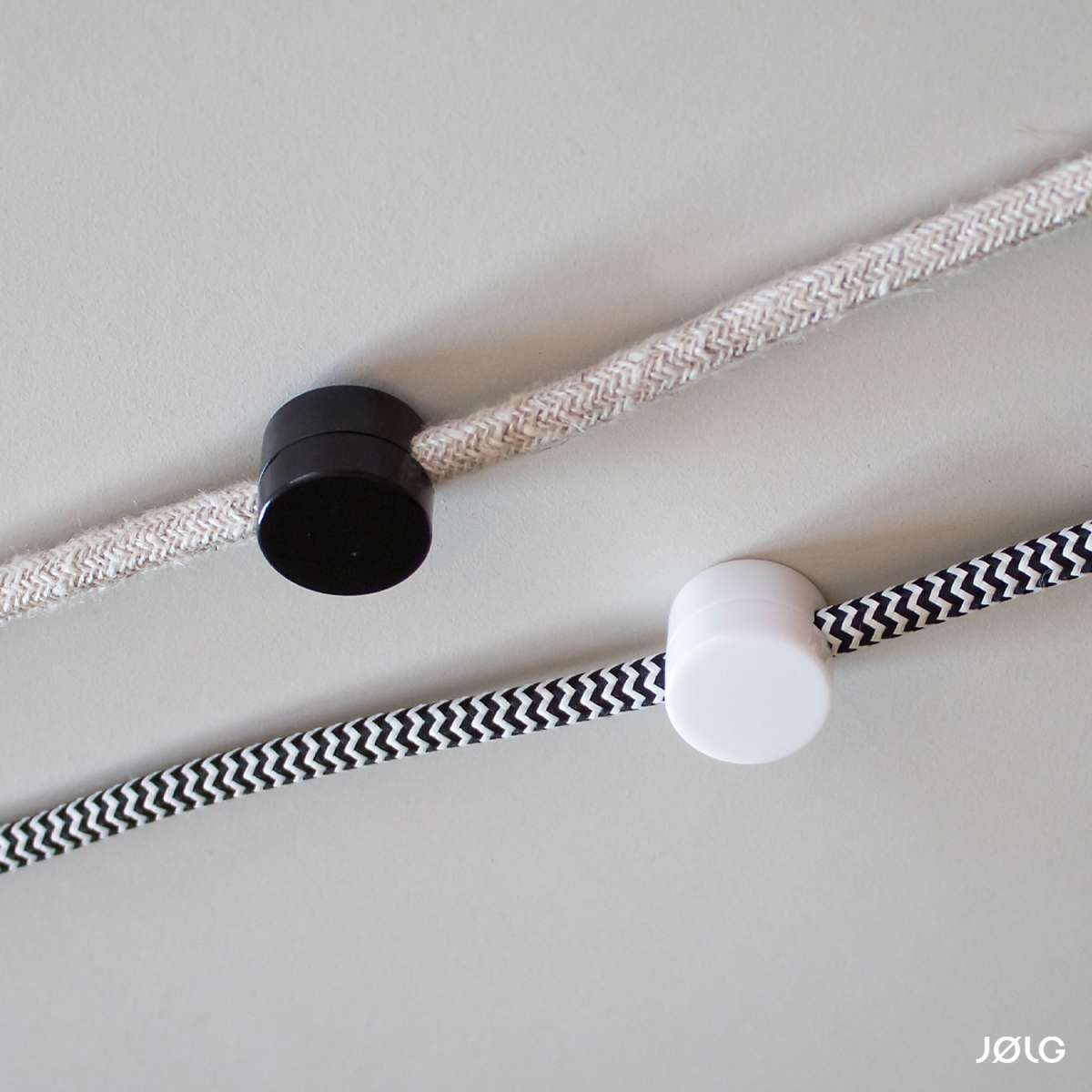

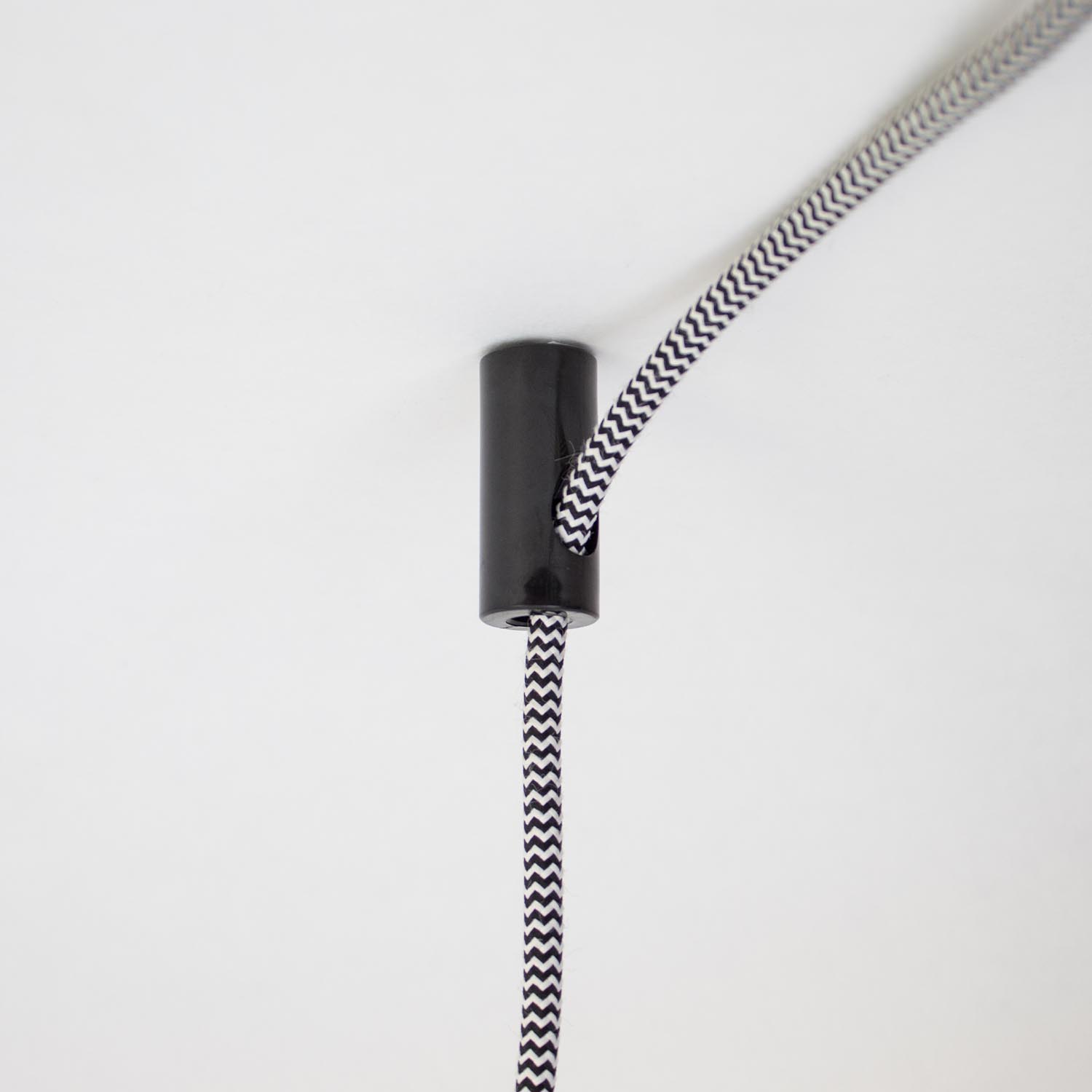

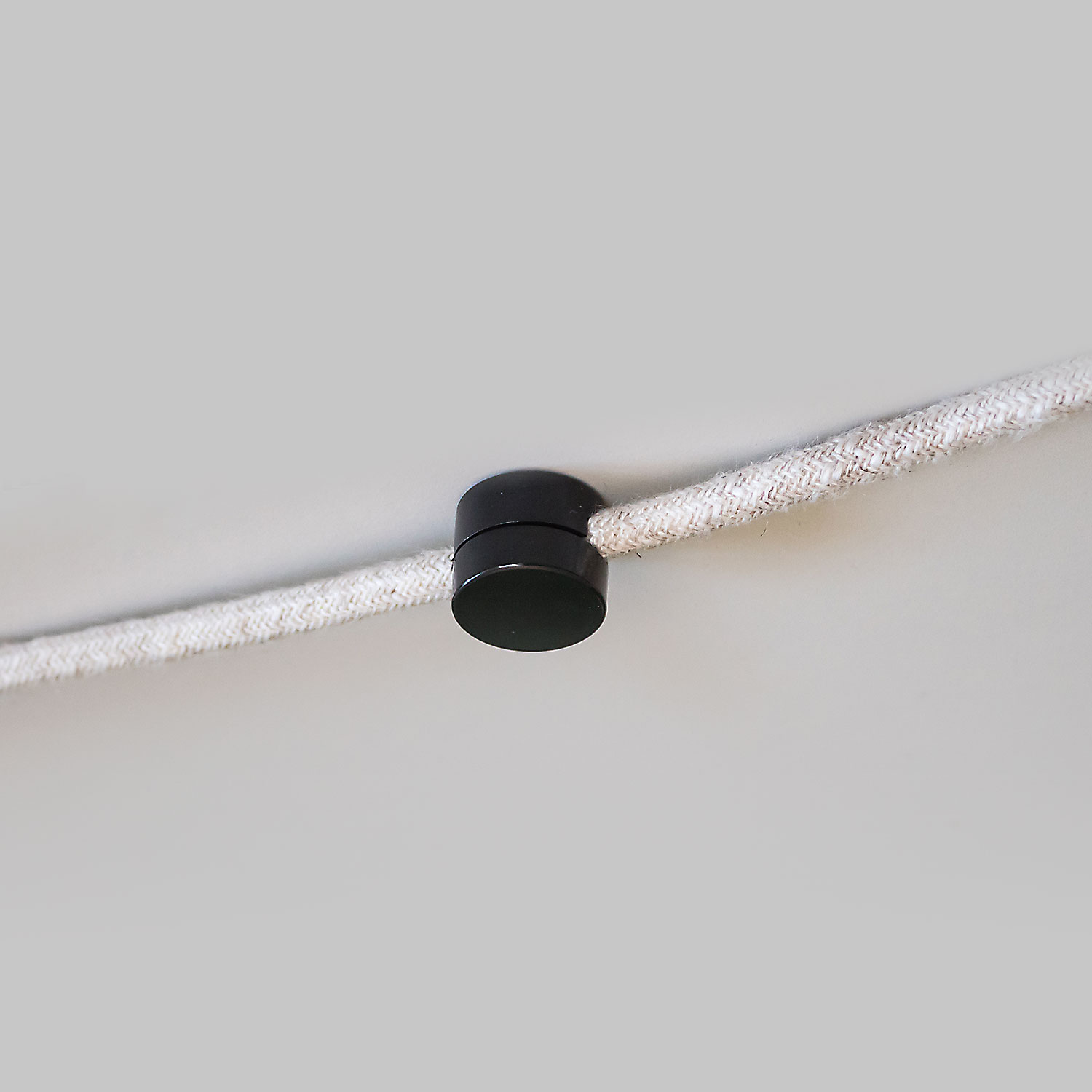

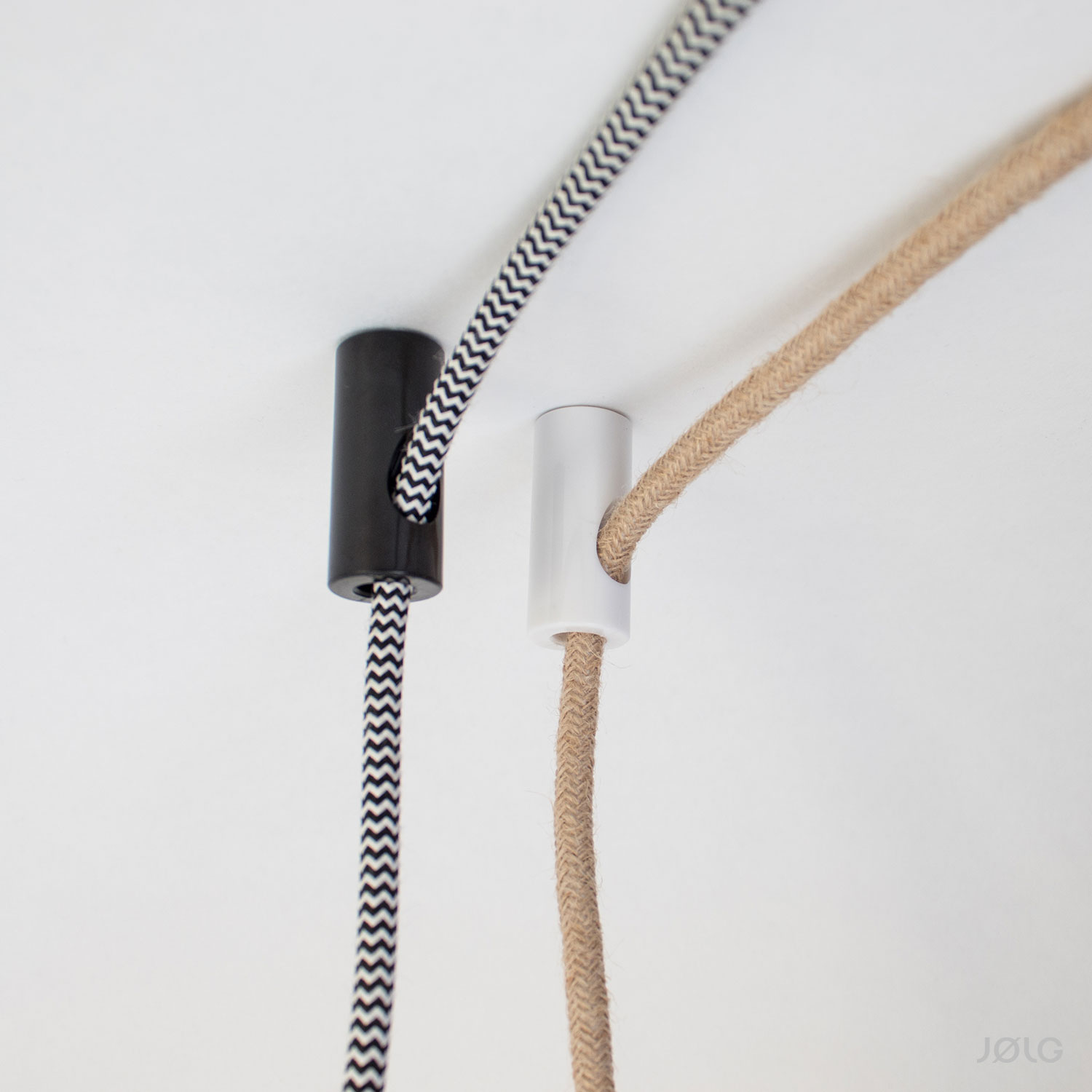

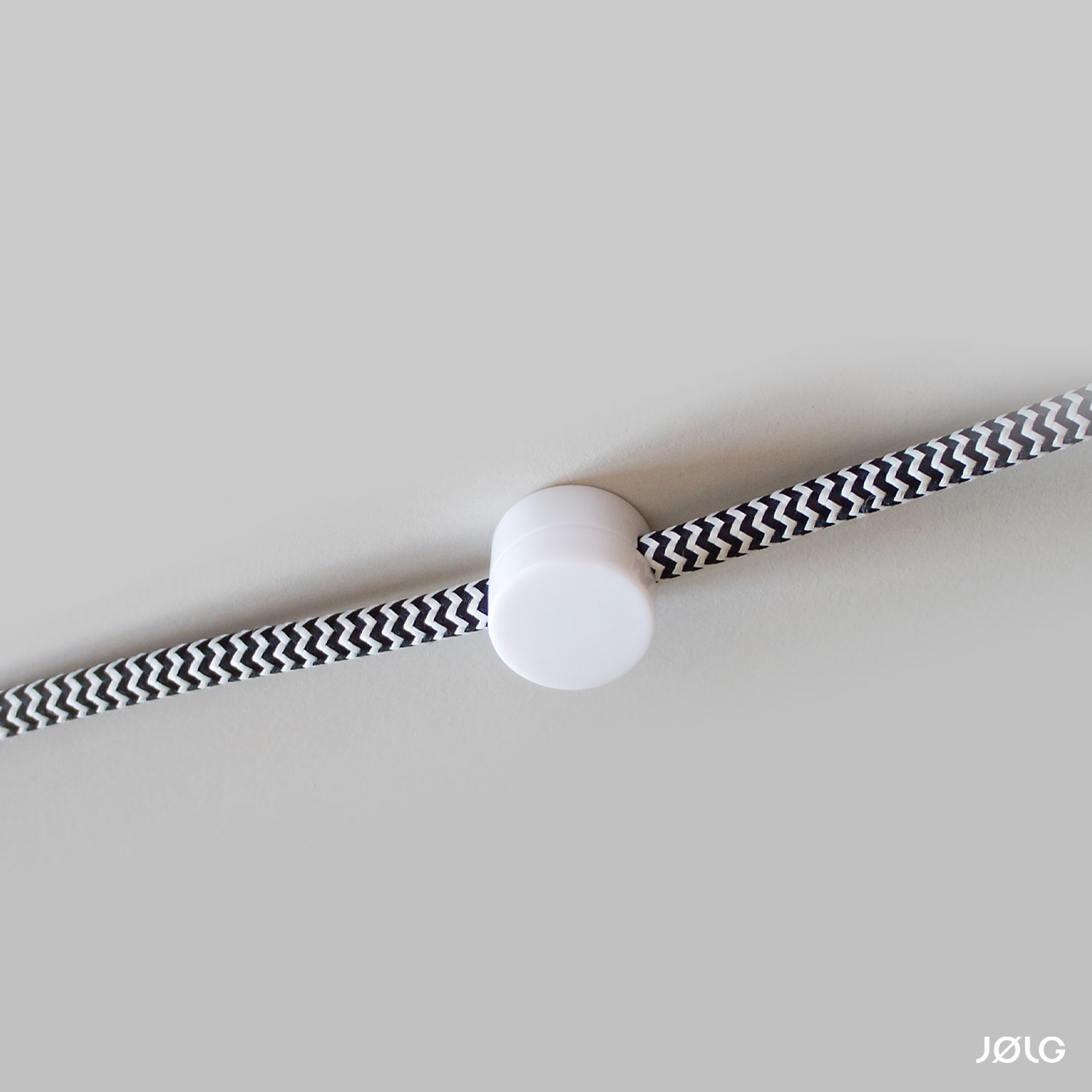

Bei allen Installationen, bei denen der Stromanschluss nicht direkt über eurer Lampe ist, heißt das Zauberwort Affenschaukel. Diese besteht aus einem Baldachin (er dient dazu, den Stromanschluss zu verdecken. Hierzu könnt ihr z.B. einen Abzweigbaldachin, einen Baldachin aus Metall oder einen Baldachin aus Porzellan einsetzen), dem Stromkabel und einer so genannten Distanzaufhängung, mit der das Kabel an der Stelle fixiert wird, an der die Lampe hängen soll. Wenn ihr mehrere Lampen an einen Stromanschluss anschließen wollt, dann benötigt ihr außerdem noch ein Set WAGO-Klemmen.

Beim Baldachin-Modell aus Hartplastik oder dem aus Porzellan kommt das Textilkabel unten aus dem Baldachin heraus und macht dadurch ganz automatisch einen kleinen Bogen, um an den gewünschten Ort zu gelangen. Der Abzweigbaldachin eignet sich z. B. bei niedrigen Decken, denn bei diesem wird das Kabel seitlich ausgeleitet; dadurch ist die "Schaukel" strammer/flacher.

Bei der Bestellung eurer alten Industrielampe könnt ihr die Länge des Kabels ja immer selbst bestimmen. Rechnet bei der Länge zwischen Distanzaufhänger und Stromanschluss einfach zusätzlich 10% Kabel für die "Schaukel" ein: Also bei einer Entfernung von einem Meter zwischen Stromanschluss und eurem Wunsch-Platz für die Lampe sollten mindestens 1,10 Meter Kabel für die Affenschaukel gerechnet werden.



Beispiel A:

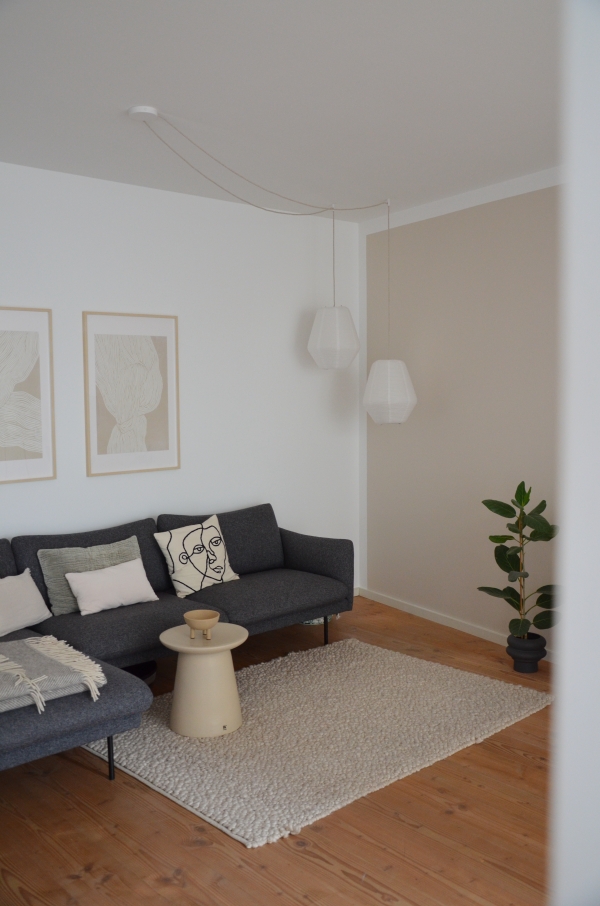

Ein Anschluss, eine Lampe, Anschluss ist nicht direkt über der Lampe

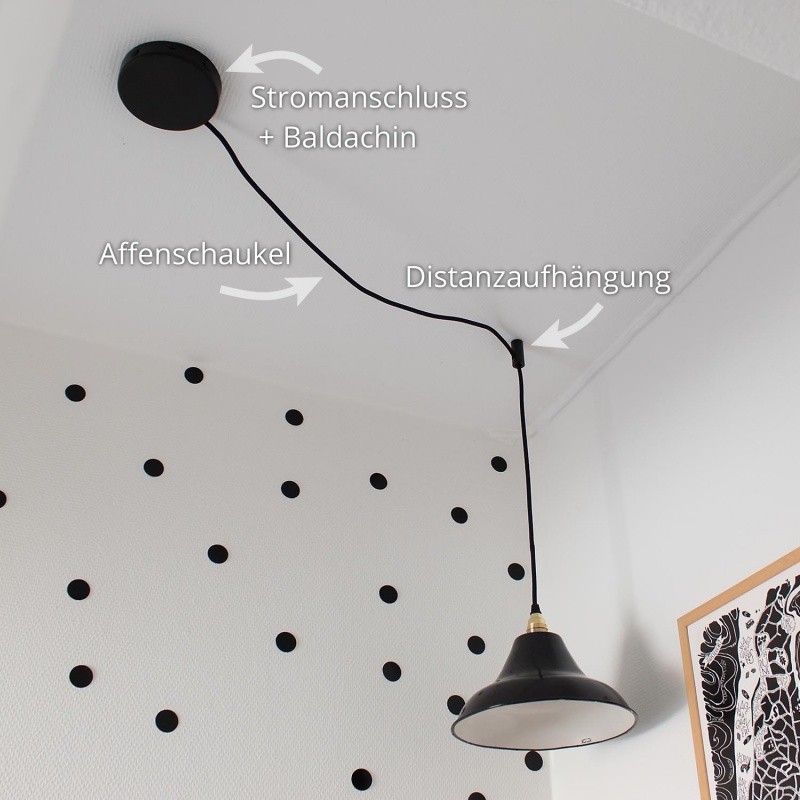

800affenschaukel_legende

800_Affenschaukel__01

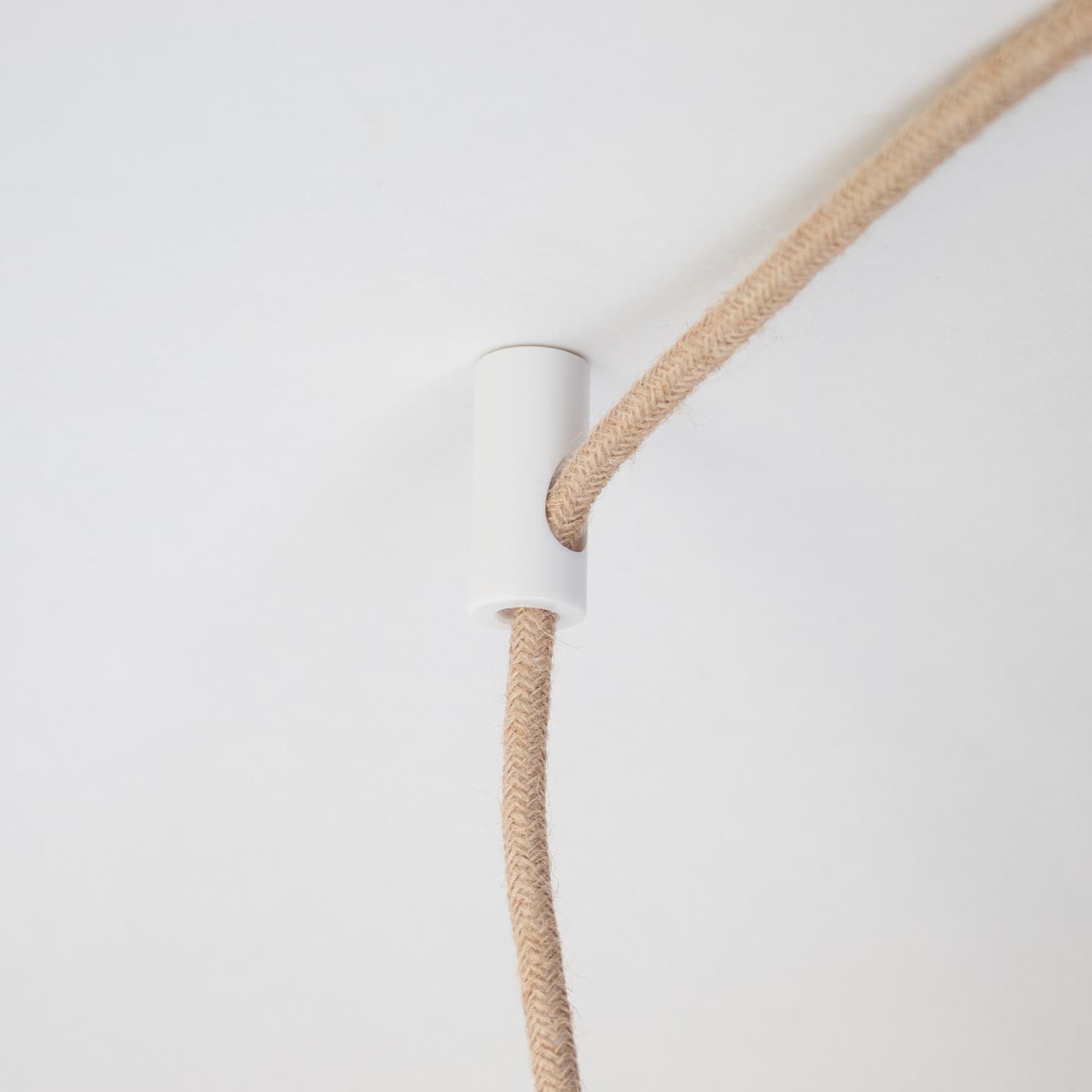

Affenschaukel mit einfachem Baldachin aus Hartplastik und Distanzaufhängung



wohnzimmer

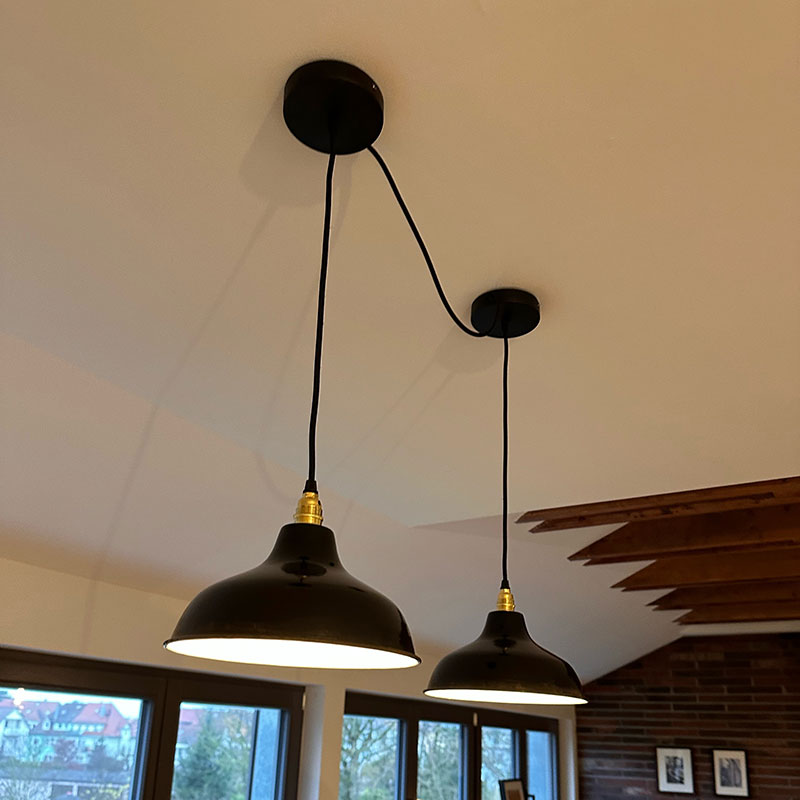

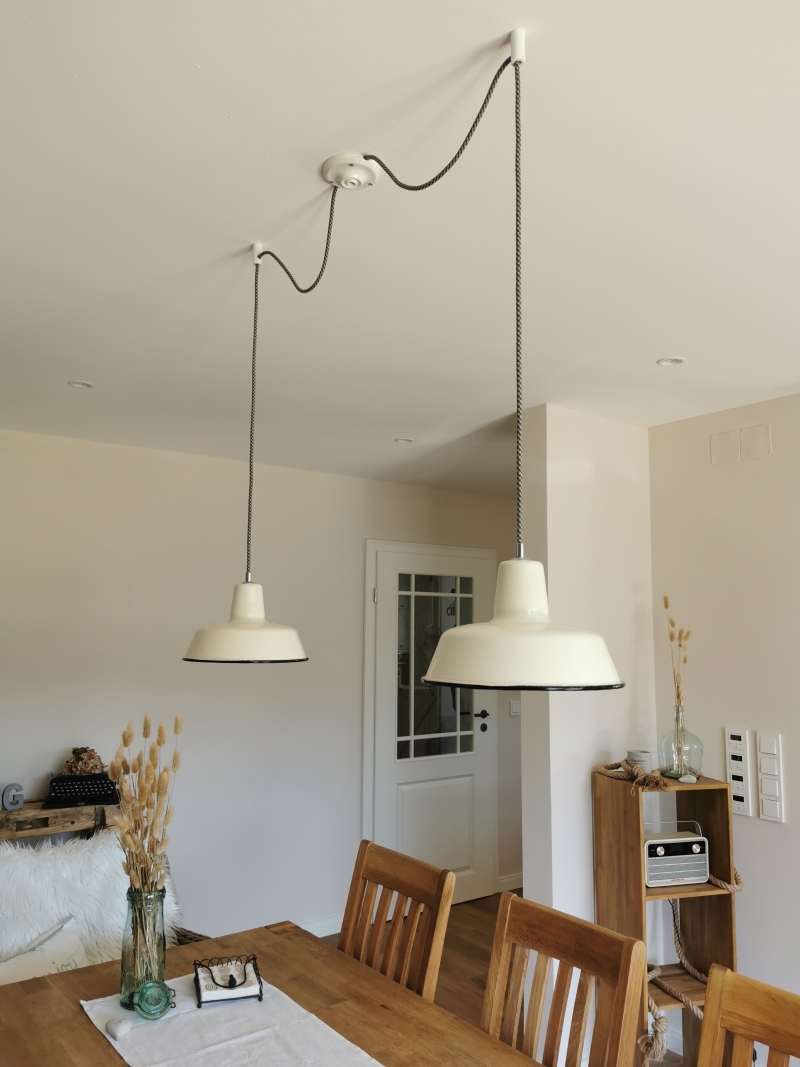

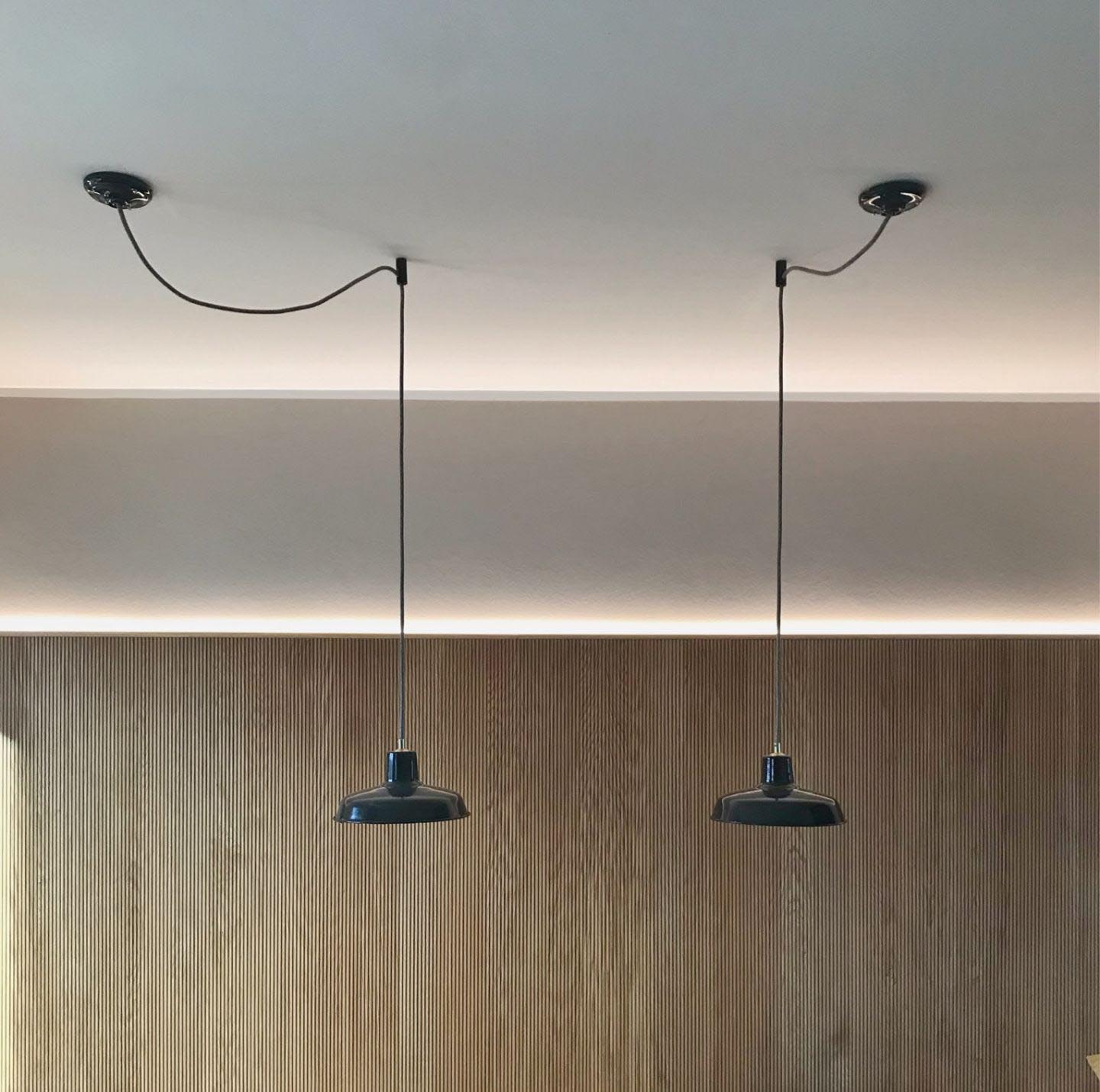

Affenschaukel mit zwei Baldachinen aus Porzellan

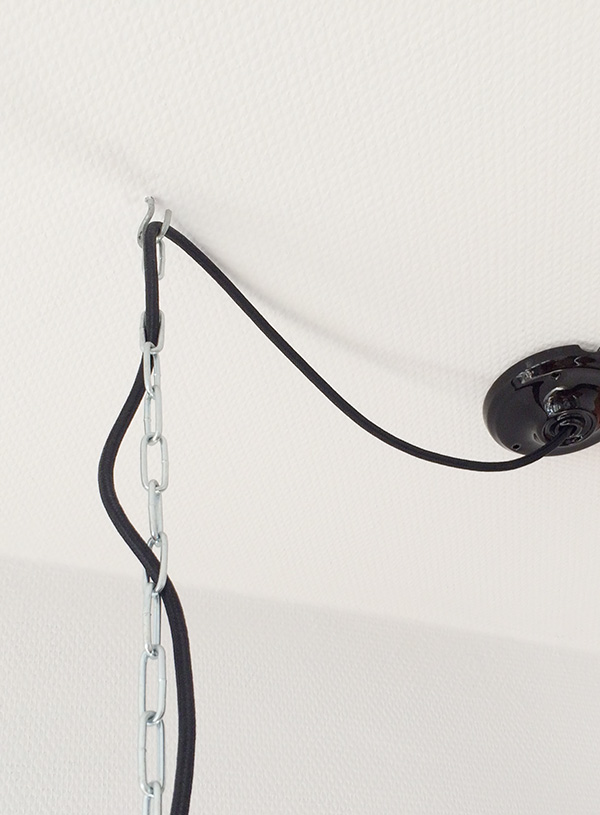

Sollte eure Lampe an einer Kette aufgehängt werden, braucht ihr an der Decke einen Schraubhaken, der in diesem Fall auch prima als Distanzaufhänger genutzt werden kann.

mitkette

Variante für Lampen, die an einer Kette aufgehängt werden.



Beispiel B:
Ein Anschluss, zwei oder mehrere Lampen, Anschluss ist zwischen den Lampen

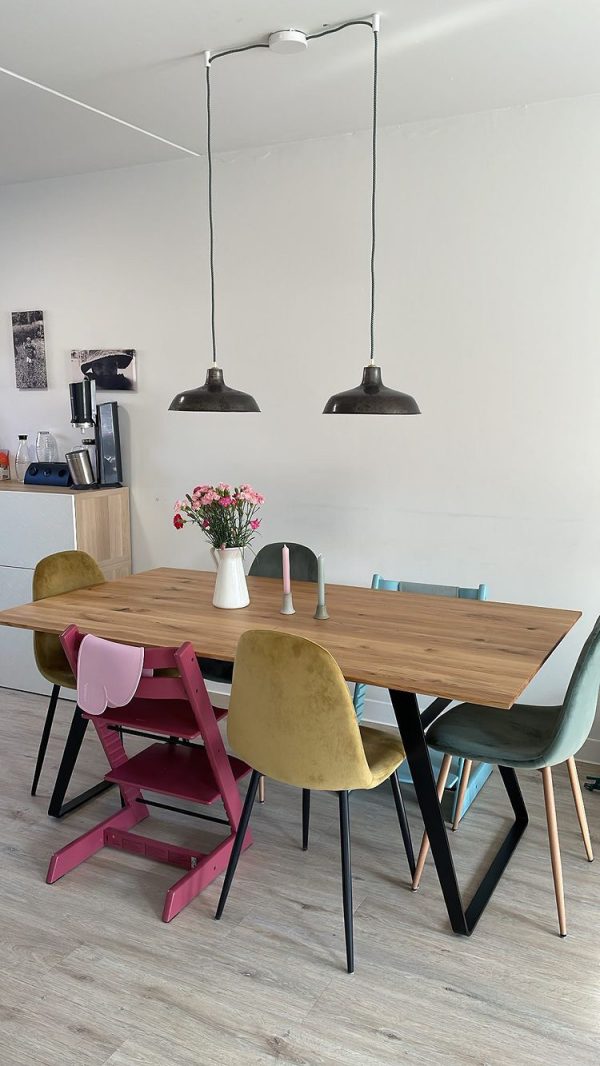

katrin_gemen_kabel_retusche_600

Ein großer massiver Holztisch als Zentrum des Zimmers und Treffpunkt für die ganze Familie ist einfach herrlich! Ab einer Länge von 1,80 Meter sollten zur besseren Ausleuchtung und für eine ausgeglichenere Optik zwei Hängelampen eingesetzt werden (wie ihr die passende Lampengröße für euren Tisch berechnet, lernt ihr hier ). Wenn jetzt nur ein Stromanschluss zwischen den beiden Lampen vorhanden ist, empfiehlt es sich einen Abzweigbaldachin einzusetzen: Er verdeckt den Stromanschluss und gleichzeitig kann das Textilkabel seitlich aus dem Baldachin herausgeführt werden. Weiter geht es dann mit der Affenschaukel wie oben beschrieben.

Hier kann, wie auf dem Foto, auch ein Baldachin aus Porzellan eingesetzt werden und beide Kabel aus der Öffnung geführt werden. Achtung: Dies ist bei den einfachen Baldachinen, die im Lieferumfang enthalten sind, nicht ohne weitere Bohrungen möglich. Also für diese Installation braucht ihr einen Abzweigbaldachin oder unseren Baldachin aus Porzellan.

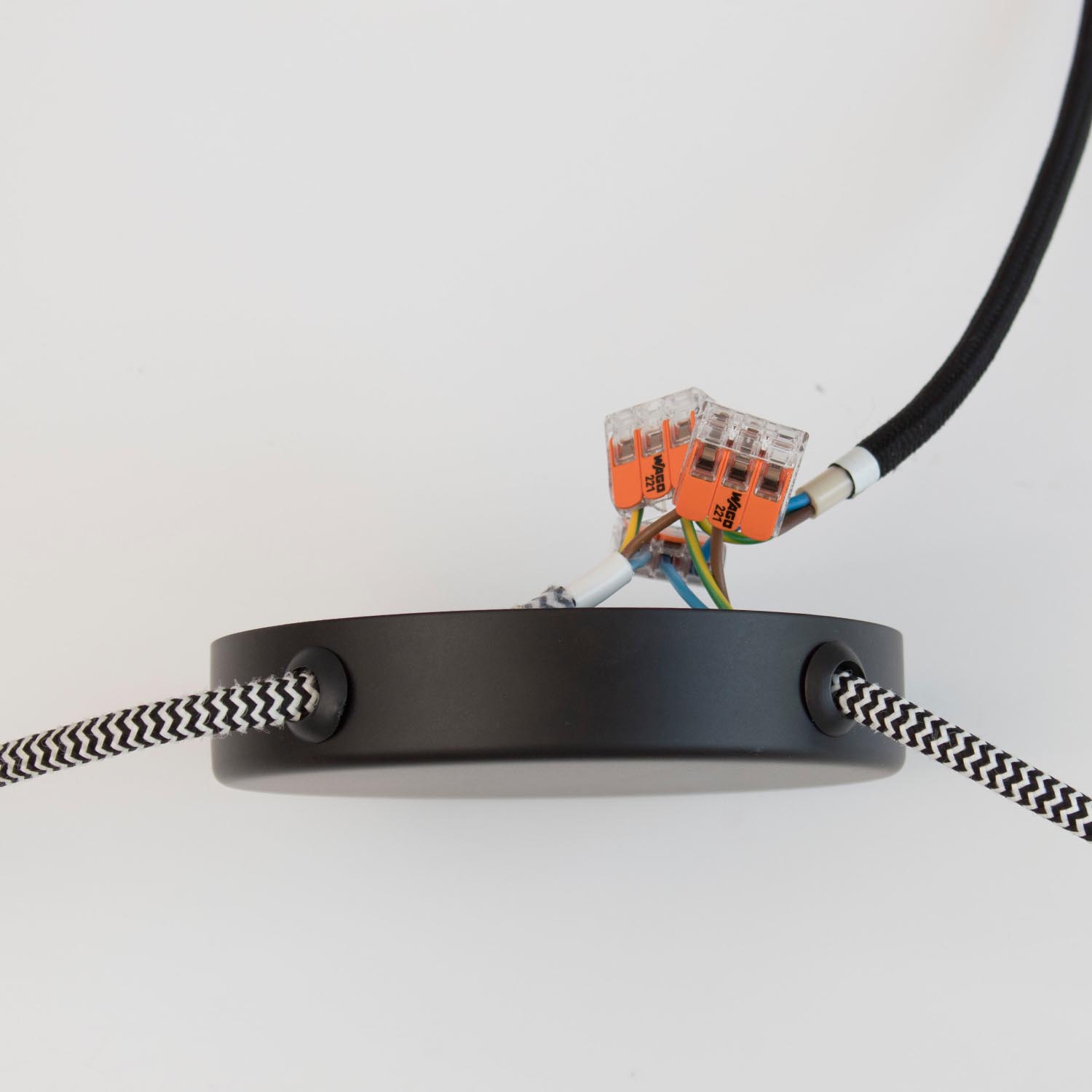

Um mehrere Lampen an einen Stromanschluss anzuschließen, benötigt ihr eine WAGO-Verbindungsklemme.

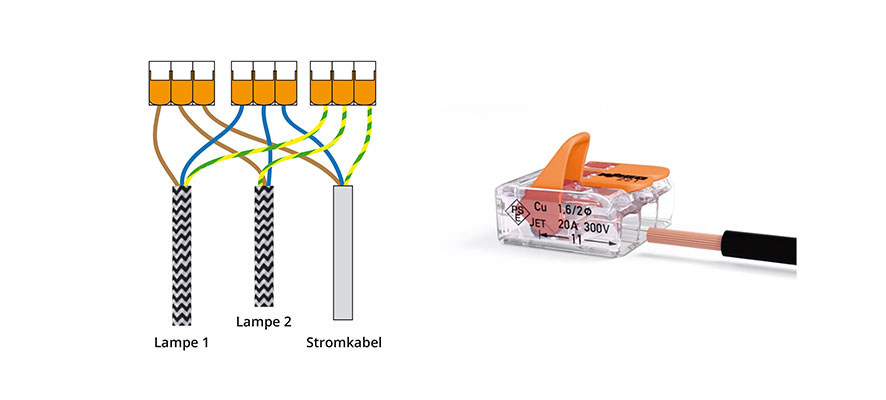

wago_blogartikel

Hierbei kommen in eine Klemme alle blauen Kabeladern, in die nächste Klemme alle braunen und in die dritte alle gelb-grünen Adern. Achtung: Es dürfen in einer Verbindungsklemme niemals Adern mit unterschiedlichen Farben sein! Bitte lasst die Installation immer von jemandem Elektrofachmann durchführen.



Beispiel C:
Ein Anschluss, zwei oder mehrere Lampen, Anschluss ist NICHT zwischen den Lampen

In diesem Fall ist eine Kombination der Beispiele A und B nötig. Ihr könnt z. B. von eurem Stromanschluss mittels Affenschaukel zu einem Abzweigbaldachin leiten. Von diesem aus können dann wiederum mit einer Affenschaukel, WAGO-Klemmen und Distanzaufhängungen die entsprechenden Hängelampen angesteuert werden.

bad_gesamt

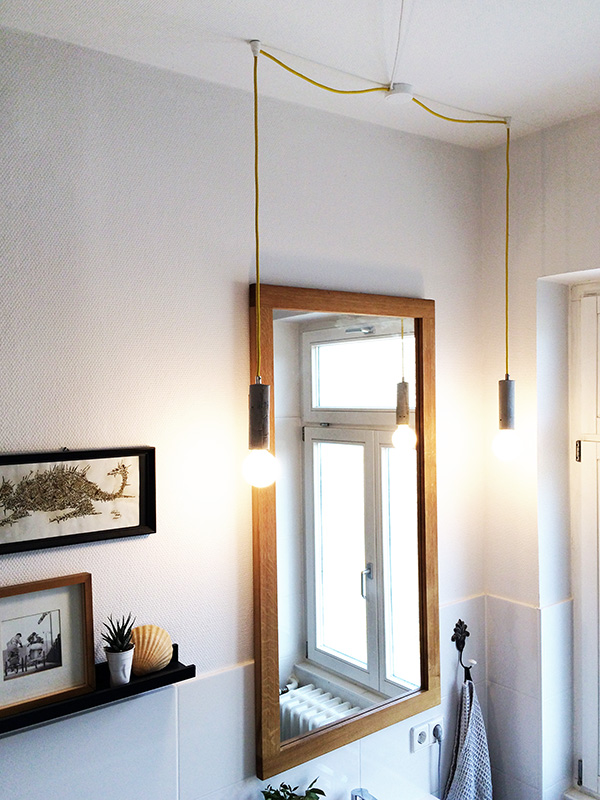

Das weiße Kabel führt von der Stromquelle zum Abzweigbaldachin. Von dort aus führen die gelben Kabel zur Distanzaufhängung

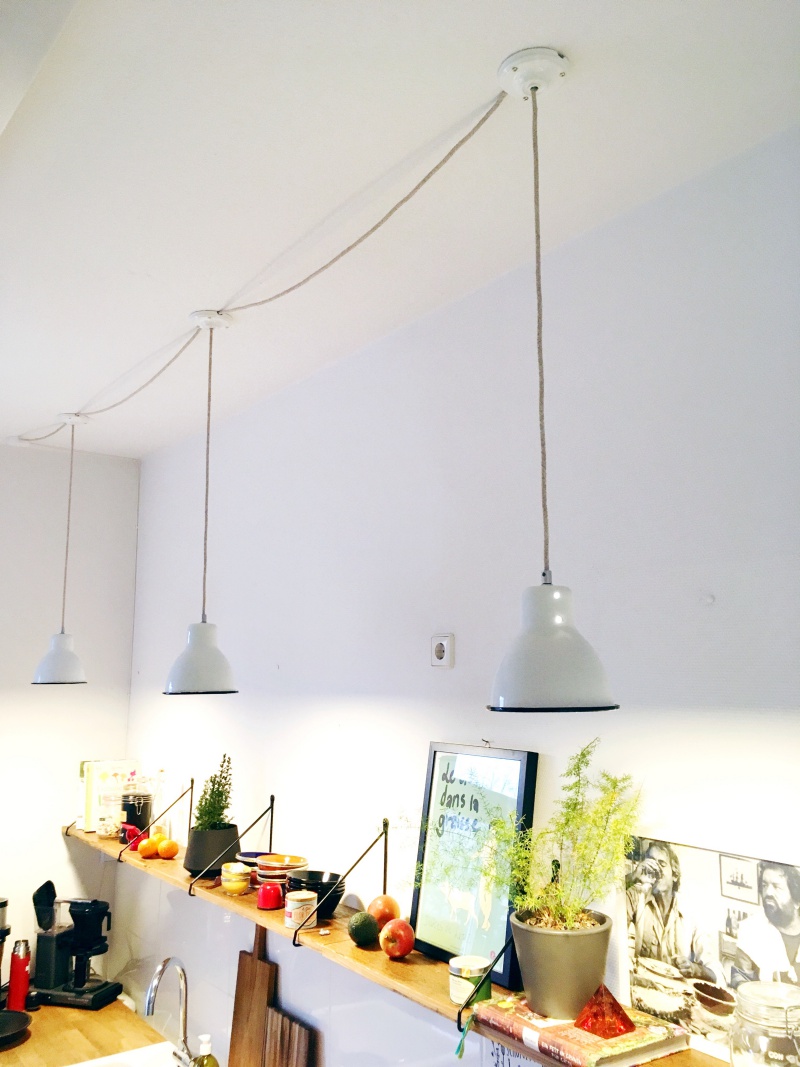

lampen_in_reihe

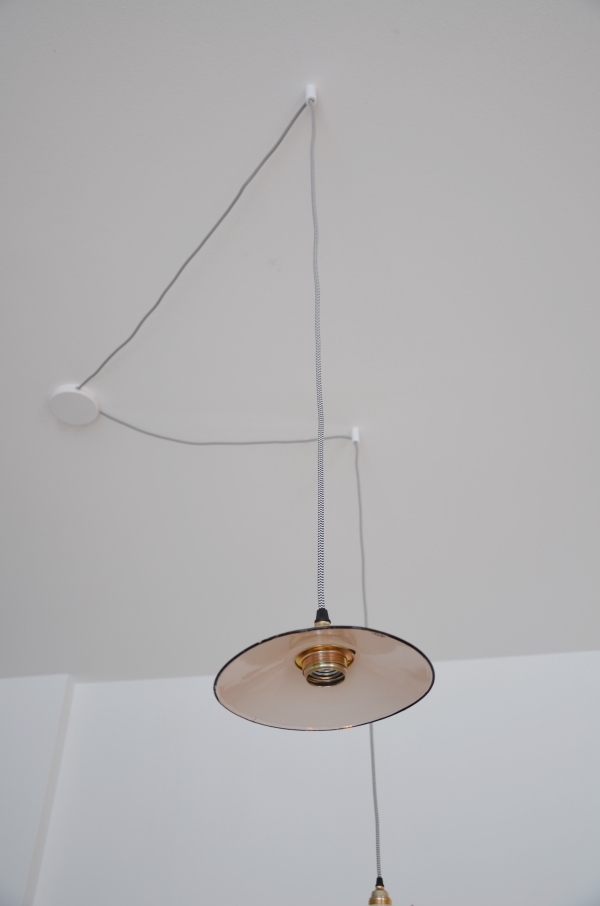

Hier befindet sich der Stromanschluss ganz links. Von dort wird das Kabel mit einem Abzweigbaldachin zur ersten Leuchte gelenkt. Dort wird das Kabel mit einem Set WAGO-Klemmen "aufgeteilt". Ein Kabel geht nach unten zur Leuchte, das zweite läuft aus dem Baldachin weiter zur nächsten Lampe.



Euer Problem ist nicht dabei?

Natürlich gibt es viele weitere denkbare Varianten, wie ihr eure Lampen aufhängen könnt. Mit Seilzug, in Reihenschaltung, mit Stecker vom Boden ausgehend und vieles mehr. Meist ist aber mit einer Kombination aus den oben genannten Tipps fast jedes Aufhänge- und Installationsproblem lösbar. Natürlich sind eurer Kreativität keine Grenzen gesetzt, solange die entsprechende Sicherheit gegeben ist. Bestimmt hat auch euer Elektro-Fachmann eine funktionale Lösung parat.

Diese Anleitung dient ausschließlich zum Verständis und zur Vorarbeit. Prüfung und Installation bitte nur vom Elektro-Fachmann.
